> Коробка КАМАЗ

Коробка КАМАЗ

Коробка КАМАЗ

 На большинстве старых моделей камских автомобилей предусмотрена установка лишь одной, максимум двух вариаций коробки переключения передач. Другое дело сравнительно недавние модели авто, которые разрабатывались с таким расчетом, чтобы в зависимости от модификации и потребностей на них можно было бы устанавливать разные (порой очень) КПП. Для примера мы решили взять КамАЗ-65115, и рассказать о том, какие узлы подходят для этого автомобиля, и чем каждая из возможных коробка передач КамАЗ 65115 отличается…


ВАРИАНТ №1 – МОДЕЛЬ 142

Механическая, пятиступенчатая, имеет упрощенное устройство и принцип переключения. Управление осуществляется при помощи обычного качающегося рычага.

ВАРИАНТ №2 – МОДЕЛЬ 152

По большей части ее конструкция повторяет 142-ю модель, но с одним существенным отличием. В ее передней части смонтирован дополнительный двухступенчатый редуктор шестеренчатого типа – делитель. Благодаря этому «обыкновенная» пятиступенчатая коробка КамАЗ превратилась в 10-тиступенчатую без конструкционных изменений основной части.
740.14-300.png                                       740.13-260.png                                    740.30-260.png
Переключение коробки проводится рычагом, а делитель включается при помощи дополнительного переключателя на основном рычаге.

ВАРИАНТ №3 – МОДЕЛЬ 161

Планетарный демультипликатор, который устанавливают после основного четырехскоростного редуктора, делает из этой коробки 8-миступенчатую КПП. Оригинальная опора рычага содержит в себе не только рычаг управления и шток, но и специальный механизм-предохранитель (защита от случайного включения задней передачи), а также пневмоклапаны переключения демультипликатора.

ВАРИАНТ №4 – МОДЕЛЬ ZF 9S109

Конечно, это не коробка КамАЗ в полном смысле, ведь ее делает германская компания «ZAHNRADFABRIK», но так как она тоже используется на 65115-ых (и не только), то не вспомнить о ней нельзя. Хотя вспоминать-то и особо нечего – от 161-й родной коробки она отличается тем, что имеет дополнительную передачу (пониженную).

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


Чтобы любая основная коробка передач, допкоробка (делитель или мультипликатор) либо коробка отбора мощности КамАЗ работали без перебоев, требуется полное соблюдение требований по эксплуатации и обслуживанию. Но даже в этом случае время и форс-мажоры могут послужить причиной выхода из строя комплектующий, и менять их нужно только на равноценные, а лучше более качественные. Спецмаш предлагает вам именно качественные запчасти для автомобилей КамАЗ, причем по весьма доступной цене. И то, и другое – гарантируем!

Схема коробки КАМАЗ 142.1700101-10

коробка камаз 142.gif
1     14.1601008-20     Картер сцепления с крышками в сборе
3     14.1601180     Муфта выключения сцепления в сборе
5     14.1601230     Шланг смазки муфты выключения сцепления
7     14.1701010     Картер коробки передач в сборе
9     142.1701025     Вал первичный в сборе
13     14.1701039     Крышка подшипника первичного вала в сборе
15     14.1701047     Вал промежуточный коробки передач в сборе
21     14.1701086     Шайба упорная блока шестерен заднего хода в сборе
23     142.1701100     Вал вторичный коробки передач в сборе
25     141.1701201     Крышка заднего подшипника вторичного вала
29     14.1701440     Указатель уровня масла в коробке передач в сборе
31     14.1702005-10     Механизм переключения передач в сборе
35     33.1111910     Гвоздь нарезной
37     14.1601188     Пружина муфты выключения сцепления
39     14.1601203     Вилка выключения сцепления
41     14.1601215     Вал вилки выключения сцепления
43     14.1601217     Рычаг вала вилки выключения сцепления
45     14.1701020     Крышка люка привода отбора мощности коробки передач
47     14.1701021-01     Прокладка крышки люка привода отбора мощности коробки передач
49     14.1701034     Кольцо стопорное
51     14.1701035     Прокладка регулировочная
55     14.1701042     Прокладка крышки первичного вала
57     14.1701060     Шайба упорная
59     14.1701068     Крышка переднего подшипника промежуточного вала
61     14.1701069     Прокладка
63     14.1701074     Крышка заднего подшипника промежуточного вала
65     14.1701075     Прокладка крышки заднего подшипника промежуточного вала
67     14.1701076     Планка стопорная болтов упорной шайбы
69     14.1701078     Стакан заднего подшипника промежуточного вала
71     14.1701082     Блок шестерен заднего хода
73     14.1701084     Втулка промежуточная подшипников блока зубчатых колес
75     14.1701092     Ось блока шестерен заднего хода
77     14.1701203     Прокладка крышки подшипника
79     14.1701240     Крышка
80     141.1701242     Втулка распорная
81     14.1702014     Прокладка верхней крышки коробки передач
83     15.1770034     Прокладка картера делителя передач
89     14.3904020     Табличка заводская коробки передач
95     864009     Масленка 2.3.45 Ц6хр. ГОСТ 19853-74
97     50412АК     Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89
98     53610К     Подшипник роликовый радиальный сферический двухрядный ГОСТ 520-89
99     14.1701243     Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90
101     1/59703/21     Болт М10х1,25-6gх16
119     1/21641/11     Гайка М16х1,5-6Н
121     1/26386/01     Шайба плоская 10,6х18х2
123     1/05200/01     Шайба плоская 12х22х3
123     1/05200/01     Шайба плоская 12х22х3
125     1/05168/73     Шайба 10 пружинная
131     1/43290/07     Заглушка чашечная
135     870024     Болт М10х1,25-6gх40
137     870510     Гайка специальная М39х2-6Н
139     870632     Шайба уплотнительная 30х42х2
143     870813     Шпонка сегментная 6х9х22
145     870851     Шайба замковая 10
145     870851     Шайба замковая 10
147     870862     Шайба 11 стопорная
149     64907К     Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец

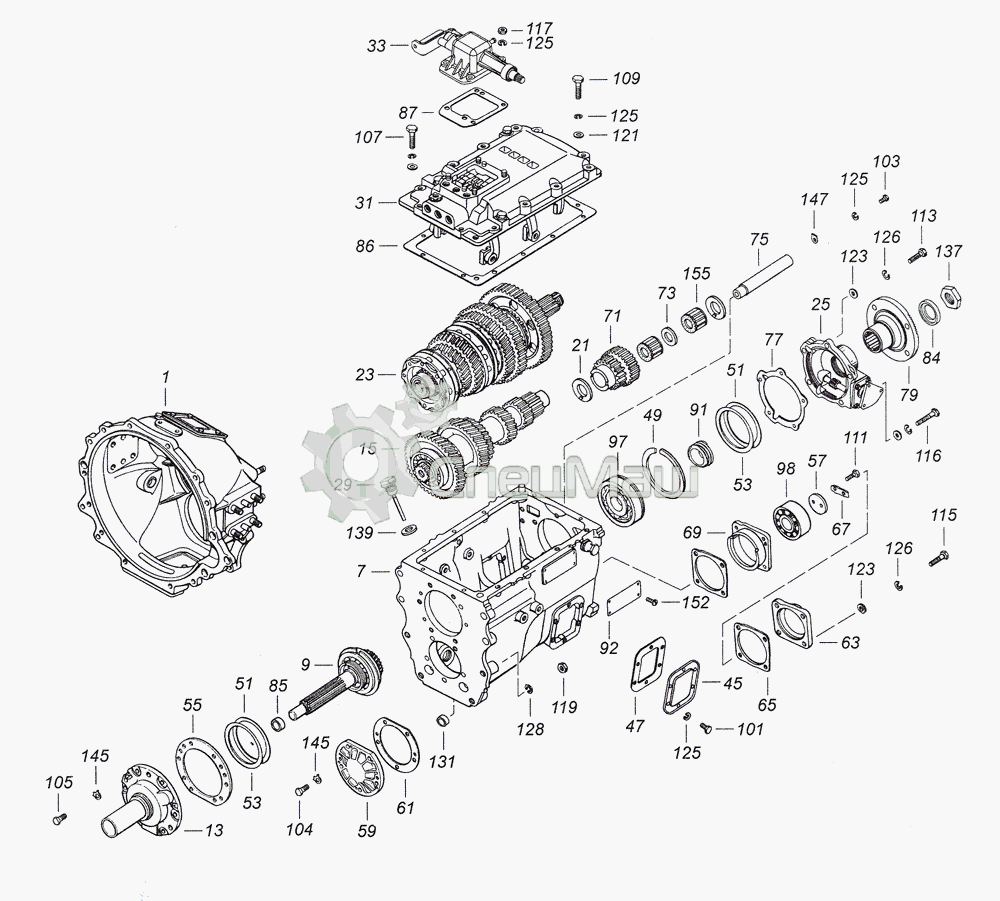

Схема коробки КАМАЗ 141.1700101-10

коробка камаз 141.gif
1     4308-1601008     Картер сцепления в сборе
1     4308-1601008-10     Картер сцепления
7     14.1701010     Картер коробки передач в сборе
9     141.1701025-30     Вал первичный коробки передач в сборе
13     14.1701039-60     Крышка подшипника первичного вала в сборе
15     141.1701047     Вал промежуточный в сборе
21     14.1701086     Шайба упорная блока шестерен заднего хода в сборе
23     141.1701100-20     Вал вторичный коробки передач в сборе
25     14.1701200     Крышка заднего подшипника вторичного вала в сборе
29     14.1701440     Указатель уровня масла в коробке передач в сборе
31     14.1702010     Механизм переключения передач в сборе
33     142.1702200     Опора рычага переключения передач
45     14.1701020     Крышка люка привода отбора мощности коробки передач
47     14.1701021-01     Прокладка крышки люка привода отбора мощности коробки передач
49     14.1701034     Кольцо стопорное
51     14.1701035     Прокладка регулировочная
55     14.1701042     Прокладка крышки первичного вала
57     14.1701060     Шайба упорная
59     14.1701068     Крышка переднего подшипника промежуточного вала
61     14.1701069     Прокладка
63     14.1701074     Крышка заднего подшипника промежуточного вала
65     14.1701075     Прокладка крышки заднего подшипника промежуточного вала
67     14.1701076     Планка стопорная болтов упорной шайбы
69     14.1701078     Стакан заднего подшипника промежуточного вала
71     14.1701082     Блок шестерен заднего хода
73     14.1701084     Втулка промежуточная подшипников блока зубчатых колес
75     14.1701092     Ось блока шестерен заднего хода
77     14.1701203     Прокладка крышки подшипника
79     141.1701240-50     Фланец крепления кардана к вторичному валу коробки передач
84     141.1701242-50     Пружина тарельчатая
85     4308.1701501     Втулка
86     14.1702014     Прокладка верхней крышки коробки передач
87     14.1702122     Прокладка фланца верхней крышки
91     14.3802033     Червяк привода спидометра
92     14.3904020     Табличка заводская коробки передач
97     45104951000900     Подшипник 6-50412Ш1 шариковый радиальный однорядный с канавкой на наружном кольце
98     45104957000110     Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный
101     1/59703/21     Болт М10х1,25-6gх16
117     121647/21     Гайка М10х1,25-6Н
119     1/21641/11     Гайка М16х1,5-6Н
121     1/26386/01     Шайба плоская 10,6х18х2
131     1/43290/07     Заглушка чашечная
137     870510     Гайка специальная М39х2-6Н
139     870632     Шайба уплотнительная 30х42х2
145     870851     Шайба замковая 10
145     870851     Шайба замковая 10
147     870862     Шайба 11 стопорная
152     33.1111910     Гвоздь нарезной
155     4625321821     Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец
