Лепестковое сцепление КамАЗ

  Появившийся в 2003 году КамАЗ-4308 изначально задумывался, как альтернатива МАЗовскому «Зубренку». Переросла ли перспектива в реальность судить трудно сказать, мы просто продаем запчасти, в том числе и однодисковое лепестковое сцепление КамАЗ, такое, как устанавливается на большинстве современных камских грузовиков и на 4308-ую модель в их числе.

  Но если в отношении большинства моделей грузовиков еще можно спорить по поводу целесообразности использования именно такого узла, то на КамАЗ 4308 сцепление, кроме как диафрагменным, с корзиной вытяжного типа и быть не могло. Ведь среди прочих достоинств этого устройства стоит выделить компактность узла, а это экспериментального КамАЗовского пятитонника имеет очень большое значение.

Состоит однодисковое диафрагменное сцепление из следующих деталей:

 - картер;
 - маховик;
 - ведомый и нажимной диски;
 - пружина диафрагменная;
 - подшипник выключения;
 - муфта выключения;
 - вилка.

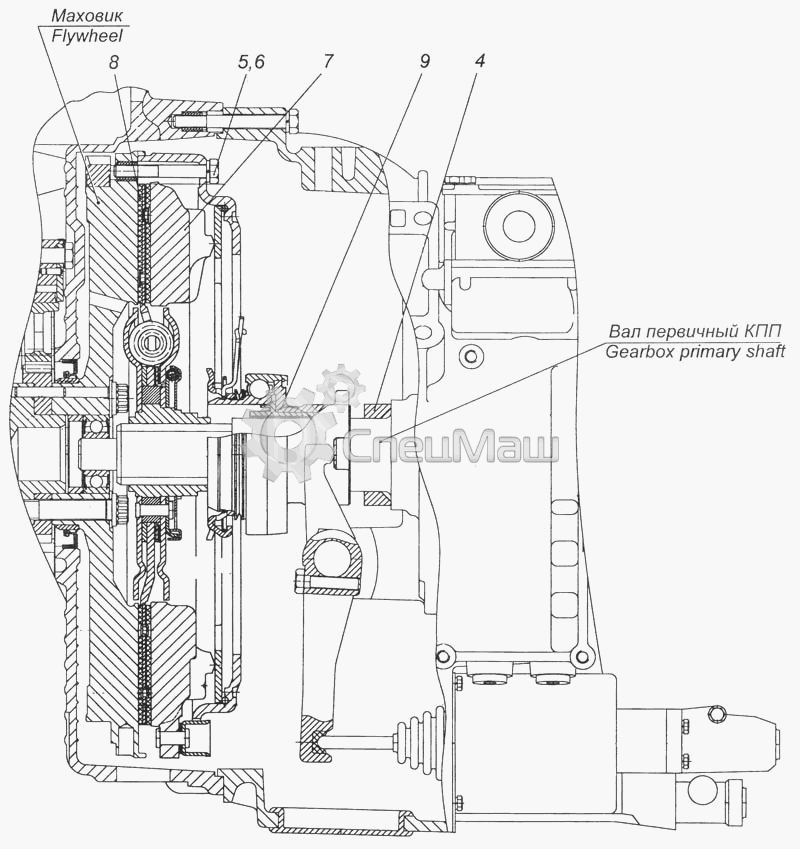

        361878000940     Диск ведомый сцепления упругий
        9483009100     Диск нажимной сцепления с кожухом
1     4308-1601323     Кольцо ограничительное

  Особенностью этого типа сцепления является то, что при выключении сцепления лепестки пружины начинают смещаться от маховика, а не к нему, как это происходит с корзинами нажимного действия. Если кто забыл, то корзина сцепления, это единый блок из нажимного диска, корпуса и диафрагменной пружины. И именно посредством этого блока сцепление однодисковое КамАЗ взаимодействует с маховиком (корзина жестко соединена с ним при помощи болта).

  Для воздействия на лепестки пружины используется выжимной подшипник (подшипник выключения сцепления), то есть, данный элемент по своей сути, это передаточное звено, которое обеспечивает связь сцепления с его приводом. Излишне напоминать, что исправность и безотказная работа любого узла, будь то сцепление или топливный насос КамАЗ, в первую очередь зависит от правильности эксплуатации и своевременности обслуживающих процессов.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

  Но действительно отработать положенный ресурс может только качественная деталь, поэтому не меньшее значение имеет правильность выбора поставщика запчастей. Наша компания Спецмаш  за годы на рынке заслужила право считаться надежной фирмой – все запчасти КамАЗ, которые мы предлагаем, отличаются высоким качеством и прочностью. При этом конкретно диски для сцепления имеют еще и повышенный ресурс эксплуатации – 100 000 км, что подтверждается имеющимися сертификатами МАДИ.


4     6520-1601321     Кольцо ограничительное
5     853057     Болт М10х1,25-6gх75
6     1/05168/73     Шайба 10 пружинная
7     3482083118     Диск нажимной сцепления с кожухом
8     1849351009     Диск ведомый сцепления упругий
9     3151195033     Муфта выключения сцепления
