Схема автомобиля МАЗ

Схема автомобиля МАЗ

 Даже для специалиста, знающего устройство автомобиля досконально и способного с «закрытыми глазами» разобрать и собрать любой узел при ремонте помощь в виде схем редко оказывается лишней. Ну а для тех людей, кто только начинает свое знакомство с тяжелой техникой любая точная инструкция, будь то схема передач МАЗ или пошаговое описание разборки системы охлаждения и вовсе незаменимы.
 Что делать с приведенной ниже схемой разборки генератора и проверки исправности его выпрямительного блока дело ваше – можете просто ее  переписать, а можете использовать данные с нашего сайта…

  Первым делом отворачиваем винты, которыми крепится щеткодержатель к крышке, и снимаем его.
Отворачиваем три винта, крепящие крышку шарикового подшипника и стяжные винты (4 штуки).
После этого можно снять крышку вместе со статором (может потребоваться использование специального съемника).
  Дальше  предусматривается отсоединение статора от выпрямительного блока, для этого достаточно фазные выводы обмотки отключить от выводов блока.
Чтобы освободить шкив ротор зажимается в тисках или фиксируется гаечным ключом и отворачивается гайка крепления.
Затем снимается шкив, вентилятор, выбивается шпонка и снимается упорная втулка.
Съемником снимается крышка с подшипником со стороны привода.


Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

Собирать генератор нужно в обратном порядке, но перед тем как это делать требуется проверить исправен ли выпрямительный блок. Используемые на МАЗах выпрямители ВБГ включают в себя сразу три моноблока, в каждом из которых есть пара выпрямительных «p-n» переходов. Правильная проверочная автосхема поможет проверить каждый из переходов, как того и требуют установленные правила.


                   Проверочная схема выпрямительных блоков для МАЗ   :


Схема  МАЗ

1 – батарея-аккумулятор;
2 - лампа-индикатор для контроля;
3 - сдвоенный переключатель;
4 - минусовая шина выпрямительного блока;
5 - переходы «p-n»;
6 - моноблок с парой переходов;
7 - средняя точка моноблока;
8 – блок выпрямительный;
9 – плюсовая шина выпрямительного блока.

Правый рисунок А представляет схему, которая используется при проверке «p-n» переходов, которые идут к плюсовой шине. Для проверки переходов на минусовой шине потребуется составление схемы, показанной на левом (Б) рисунке. Если переход полностью исправен, то лампочка контроля будет загораться в положении переключателя I и гаснуть в положении II.
 Горящая лампочка в обоих положениях переключателя означает пробой, а не загорание в любом положении означает обрыв
Проверка переходов должна проводиться только с использованием постоянного тока напряжением 12-24 В.

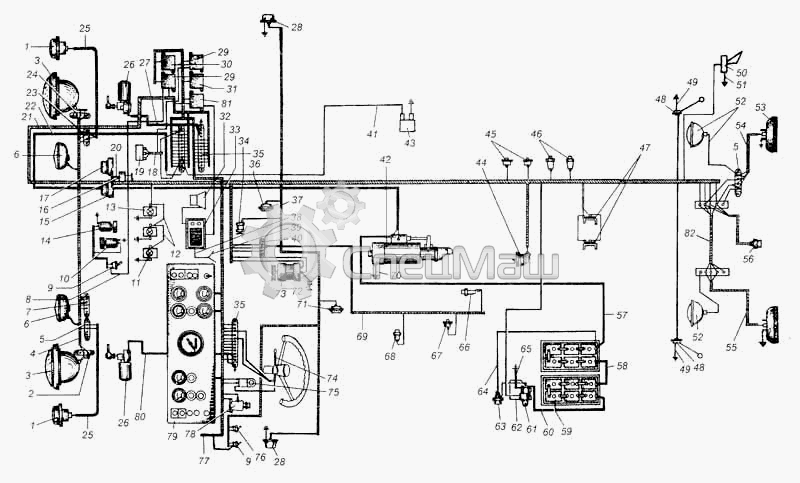

Схема оборудования МАЗ
1     ПФ130-3712000-БТ     Подфарник в сборе
1     ПФ130-3712000-БТ     Подфарник в сборе
2     ПС1-3723000-А2Т     Панель трехклеммовая соединительная
3     ФГ-122-3711010-ВВ     Фара
3     ФГ-122-3711010-ВВ     Фара
4     533507-3724044     Жгут фар
5     ПС2-3723000-А2Т     Панель четырехклеммовая соединительная
5     ПС2-3723000-А2Т     Панель четырехклеммовая соединительная
6     ФГ-152-3743010     Фара противотуманная
6     ФГ-152-3743010     Фара противотуманная
7     ПС5-3723000-Т     Панель пятиклеммовая соединительная
8     500А-3724085-01     Провод отопителя
9     СК-ВК-26-3720000-А2Т     Включатель приборов, стеклоочистителей и противотуманных фар
9     СК-ВК-26-3720000-А2Т     Включатель приборов, стеклоочистителей и противотуманных фар
10     МЭ237-3730000-ГТ     Электродвигатель отопителя
11     А24-3     Лампа
12     516БТ-3724487     Перемычка сигнальных ламп
13     ПФ233-3738000-Т     Фонарь сигнальный
14     МЭ-205-3730000-Г     Электродвигатель вентилятора
15     С306Г-3721000-Г4Т     Сигнал звуковой в сборе
16     СК-РС512-3721000-Т     Реле сигналов
17     С307Г-3721000-Г4Т     Сигнал звуковой в сборе
18     5549-3724501     Жгут сигнализации
19     РС512-3721000     Реле сигналов
20     500АТ-3724114     Провод сигналов
21     504В-3724010-26     Жгут основной
22     500АТ-3724058-10     Жгут стартера
23     ПС4-3723000-2АТ     Панель двухклеммовая соединительная
24     ПС1-3723000-2АТ     Панель трехклеммовая соединительная
25     542807-3724340-10     Жгут подфарника
25     542807-3724340-10     Жгут подфарника
26     СЛ135-5205010-ГТ     Стеклоочиститель электрический СЛ-135
26     СЛ135-5205010-ГТ     Стеклоочиститель электрический СЛ-135
27     500АТ-3724130     Жгут правого стеклоочистителя
28     УП101-3726000-БТ     Повторитель боковой указателя поворота
28     УП101-3726000-БТ     Повторитель боковой указателя поворота
29     ПР102-3722000-ВТ     Блок предохранителей с плавкими вставками
29     ПР102-3722000-ВТ     Блок предохранителей с плавкими вставками
30     ПР101-3722000-Т     Блок предохранителей с плоскими вставками в сборе
31     ПР10-3722000-АТ     Блок предохранителей с плоскими вставками в сборе
32     ИД3-843136-ГТ     Громкоговоритель 4ГД-2
33     ИД2-021059-ГТ     Радиоприемник А324
34     МЭ-205-3730000-ГТ     Датчик
35     ПС12-3723000     Панель двенадцатиклеммовая соединительная
35     ПС12-3723000     Панель двенадцатиклеммовая соединительная
36     ПК201-3714010-АТ     Плафон освещения кабины
36     ПК201-3714010-АТ     Плафон освещения кабины
37     533507-3724050-01     Жгут плафонов
38     ИД4-850033-ГТ     Кабель антенный
39     СК-АР105-7903000-Т     Антенна АР 105
40     ПС4-3723000-А2     Панель двухклеммовая соединительная
41     5549-3724500-10     Жгут сигнализации заднего хода
42     СТ103А-3708000-01     Стартер в сборе
43     ВК-403-3716000     Выключатель сигнала заднего хода
44     МЭ307-3730000-ГТ     Датчик спидометра
45     ММ355-3829010-Т     Датчик указателя давления масла и воздуха
46     МVI124-3810600-ГТ     Датчик аварийного давления воздуха
47     СБ131-3720010-А2     Включатель сигнала «Стоп»
48     СК-БМ127-3806600-АТ     Датчик указателя уровня топлива
48     СК-БМ127-3806600-АТ     Датчик указателя уровня топлива
49     500Т-3724060-А     Провод массы
49     500Т-3724060-А     Провод массы
50     С314Г-3721000     Сигнал (уст. с 1988 г.)
51     503А-3724502     Провод массы сигнала заднего хода
52     509Т-3727008     Фара поворотная с держателем в сборе
52     509Т-3727008     Фара поворотная с держателем в сборе
53     ФП130-3716010-ГТ     Фонарь задний правый в сборе
54     5335-3724026     Жгут правого заднего (фонаря
55     5335-3724021-10     Жгут левого заднего фонаря и розетки
56     ПС300А-3723100-Т     Розетка штепсельная
57     504Т-2724062-Ж     Провод стартера
58     500Т-3724057-Д     Перемычка батарей
59     6СТ-182ЭМС     Батарея аккумуляторная
60     500Т-3724069-В     Провод выключателя массы от аккумуляторной батареи
61     ВК860Б-3737000-Т     Выключатель массы батарей
62     500АТ-3724051     Провод массы
63     ПС400-3723200-ГТ     Розетка штепсельная переносной лампы
64     500АТ-3724039-10     Провод розетки переносной лампы
65     533507-3724071-01     Провод соединения кабины и двигателя с массой
66     ТМ100-3808000-ГТ     Датчик указателя температуры воды
67     ММ355-3829010-Т     Датчик указателя давления масла и воздуха
68     ММ111А-3810600-ГТ     Датчик аварийного давления масла
69     533507-3724161-20     Жгут двигателя
70     533507-3724071-01     Провод соединения кабины и двигателя с массой
71     ПК201-3714010-АТ     Плафон освещения кабины
72     11.7904000     Фильтр конденсаторный
73     Г273-3701000     Генератор в сборе
74     СК-П110Т-3709000-А     Переключатель указателя поворота
75     РС401-3726000-ГТ     Реле-прерыватель
76     СК-ВК24-3720000-АТ     Переключатель плафонов, отопителя и топливных баков
77     533507-3724008     Жгут проводов основной
78     СК-П39-3710000-Т     Переключатель света ножной
79     500А-3800001-10     Щиток приборов в сборе
80     5335-3724131     Жгут левого стеклоочистителя
81     ПР102-3722000-БТ     Блок предохранителей с плавкими вставками в сборе
82     509АТ-3724102-10     Жгут задних фонарей и поворотных фар
