> Схема КамАЗ 55111

Схема КамАЗ 55111

Схема КАМАЗ 55111

  Несколько лет назад с конвейера Камского автозавода была снят самосвал КамАЗ-55111. Ход логически оправданный, так как машину начали здесь собирать еще в 1987 году и многие технические решения могут считаться серьезно устаревшими. Тем не менее, за четверть века было собрано достаточно экземпляров, чтобы и сегодня это авто активно эксплуатировалось очень многими. Вот только при таком возрасте даже самые надежные грузовики неизбежно начинают терять характеристики, соответственно интерес к модели и ее устройству тоже выглядит логично…

ОБЩИЕ ХАРАКТЕРИСТИКИ


  По сути, этот большегруз является модификацией КамАЗ-5511, но отличается от него более коротким кузовом, соответственно и хорошей как для трехосника маневренностью на городских улицах. Грузоподъемность а/м составляет 13 тон и это при том, что сам он весит чуть больше девяти. Металлический самосвальный кузов-платформа имеет заднюю разгрузку и оборудован системой обогрева, «завязанной» на систему отвода выхлопных газов.

   В качестве основы силового агрегата используются дизель-моторы КамАЗ-740.51-240 (номинальная мощность 240 «лошадок») с турбонаддувом. Практиковалось оснащение разными типами коробок переключения передач – с делителем и без него, о чем мы еще поговорим. В любом случае, максимальная скорость по твердому покрытию установлена на уровне порядка 90 км/час. Даже в загруженном виде самосвал может преодолевать подъемы до 25 градусов, конечно, если при этом груз не будет выпадать за борт.

  Авто и по типу и по исполнению предполагает использование на сложных участках, но коротких дистанциях. Самые популярные места «службы», это стройки в пригороде, песчаные карьеры с обустроенными подъездами и так далее. В констркутиве авто во многом прослеживается унификация с другими моделями и даже семействами, но также есть и отличия, характерные именно для 55111-ых.

НЮАНСЫ ПОКОЛЕНИЯ

  Наверное, не один из владельцев 55111-ой модели камского грузовика этой модели сталкивался с ситуацией, когда в ответ на запрос «схема делителя КамАЗ 55111» выскакивает сообщение о том, что по такому словосочетанию полных совпадений не найдено. А все потому, что уже в базовой версии данная модель, выпускаемая до 2011 года, имела два варианта трансмиссии – в одном использовалась только пятиступенчатая коробка, в другом предусматривалось еще и наличие мультипликатора.

  Все это мы рассказываем потому, что не стоит надеяться на общие схемы, которые могут подходить модели «в общем», но быть не совсем точными по отношению конкретно к вашей машине. Тем более это касается тех ситуаций, когда схема КамАЗ 55111 «подгоняется» под описание унифицированных автомобилей. Да 55111-ой действительно очень похож на модели 6520, 4310, 5320, на своего предшественника 5511 и «приемника» 65115, но не во всем.

   Например, для большинства грузовиков, в том числе и для перечисленных моделей, схема тормозной системы подразумевает наличие приборов и оборудования для управления тормозами прицепа. Тормозная система КамАЗ 55111 и, естественно, ее схема не только не имеют управляющей аппаратуры, но еще и «избавлена» от разобщительных кранов и соединительных головок.

Практически до мельчайших деталей повторяя электросхему на 55102-ом, схема электрооборудования КамАЗ 55111 не имеет:

  1.  - розетки прицепа;

  2.  - опознавательных фонарей автопоезда (соответственно и их выключателя);

  3.  - электромагнитных клапанов распределителя системы и пневматического звукового сигнала.

  Воздушная система КамАЗ 55111 и ее схема идентичны схемам 53212-го, 5410-го и 54112-го, но с одним существенным отличием. Воздухозаборник 55111-го расположен прямо на воздухоочистителе, поэтому на нем отсутствуют труба и уплотнитель.

  Перечисленные отличия далеко не единственные, поэтому внимательно относитесь к подбору комплектующих. Хотя если вы решите сотрудничать с нашей компанией Спецмаш, то проблем у вас станет намного меньше. Во-первых, наши специалисты с легкостью определят, какие именно запчасти (узлы) вам нужны. Во-вторых, любые из этих запчастей, и даже целые узлы в сборе вы сможете купить в нашем интернет-магазине. Вся продукция, которую мы предлагаем, изготовлена с абсолютным соблюдением технологий производителя, то есть, очень качественна и максимально надежна.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

  Связаться с нами для получения интересующей информации, а также для оформления заявок, можно через сайт интернет-магазина, по телефону и при помощи Е-мэйл. Работаем оптом и в розницу, принимаем наличные и безналичные формы оплаты. Есть возможность получения отсрочки. Покупки выдаются на центральном складе лично клиентам или пересылаются посредством перевозчиков и нашего транспортного отдела (все регионы России, примерно в сто городов доставка бесплатная). Оптовикам и постоянным покупателям скидки.


   Тормозная схема


Трубопроводы пневмотормозов.gif

1 5320-3506272 Трубка от крана аварийного растормаживания к двухмагистральному клапану первая в сборе 2 5320-3506276 Трубка от крана аварийного растормаживания к ускорительному клапану третья в сборе
3 5320-3506266 Трубка от блока защитных клапанов к крану аварийного растормаживания первая в сборе
4 5320-3506382 Трубка от крана управления стояночным тормозом к ускорительному клапану третья в сборе
5 5320-3506364 Трубка от ресивера стоявочного тормоза к крану управления стояночным тормозом первая в сборе
6 5320-3506274 Трубка от крана аварийного растормаживания к ускорительному клапану вторая в сборе
7 5320-3506368 Шланг гибкий соединительный
8 5320-3506366 Трубка от ресивера стояночного тормоза к крану управления стояночным тормозом вторая в сборе
9 5320-3506372 Трубка от ресивера стояночного тормоза к крану управления стояночным тормозом третья в сборе
10 5320-3506380 Трубка от крана управления стояночным тормозом к ускорительному клапану вторая в сборе
11 5320-3506268 Трубка от блока защитных клапанов (от ресивера заднего тормоза) к крану аварийного растормаживания вторая (тре
12 5320-3506270 Трубка от ресивера заднего тормоза к крану аварийного растормаживания в сборе
13 5320-3506378 Трубка от крана управления стояночным тормозом к ускорительному клапану первая в сборе
14 5320-3506376 Трубка выпуска воздуха из крана стояночного тормоза в сборе
15 5320-3506278 Трубка от тормозного крана к правой передней тормозной камере в сборе
16 5320-3506060 Шланг к передней тормозной камере
17 5320-3506206 Трубка от регулятора давления к предохранителю от замерзания в сборе
18 5320-3506210 Трубка от предохранителя от замерзания к конденсационному ресиверу в сборе
19 5410-3506212-10 Трубка от предохранителя от замерзания к конденсационному ресиверу вторая в сборе
20 5320-3506208 Трубка от конденсационного ресивера к блоку защитных клапанов в сборе
21 5320-3506292 Трубка от блока защитных клапанов к ресиверу задних тормозов первая в сборе
22 5320-3506200 Трубка от компрессора к регулятору давления в сборе
23 5410-3506212-10 Трубка от предохранителя от замерзания к конденсационному ресиверу вторая в сборе
24 5320-3506282 Трубка от крана аварийного растормаживания к двухмагистральному клапану четвертая в сборе
25 5320-3506384 Трубка от крана управления стояночным тормозом к ускорительному клапану четвертая в сборе
26 5511-3506304 Трубка от регулятора тормозных сил к рабочим тормозам в сборе
27 5320-3506306-10 Трубка от двухмагистрального клапана к правой стояночной камере заднего моста в сборе
28 5320-3506346 Трубка от ресивера стояночного тормоза к ускорительному клапану первая в сборе
29 53212-350.6274 Трубка от регулятора тормозных сил к правой тормозной камере промежуточного моста в сборе
30 5320-3506302 Трубка от тормозного крана к регулятору тормозных сил третья в сборе
31 5320-3506304 Трубка от регулятора тормозных сил к рабочим тормозам в сборе
32 53212-3506266 Трубка от регулятора тормозных сил к левым рабочим тормозам в сборе
33 53212-3506272 Тройник от регулятора тормозных сил к правым рабочим тормозам в сборе
34 53212-3506276 Трубка от регулятора тормозных сил к правой тормозной камере заднего моста в сборе
35 5511-3506308 Трубка от двухмагистрального клапана к правой стояночной камере заднего моста вторая в сборе
36 5320-3506388 Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом первая в сбор
37 5320-3506348 Трубка от ресивера стояночного тормоза к ускорительному клапану вторая в сборе
38 5320-3506204 Трубка от ресивера стояночного тормоза к клапану управления тормозами прицепа с однопроводным приводом
39 5320-3506338 Трубка от клапана управление тормозами прицепа с однопроводным приводом к разобщительному крану питающей магис
40 5320-3506340 Трубка от клапана управления тормозами прицепа с однопроводным приводом к разобщительному крану соединительной
41 5320-3506336 Трубка от одинарного защитного клапана к ресиверу стояночного тормоза первая в сборе
42 5320-3506334 Трубка от клапана управления тормозами прицепа с двухпроводным приводом к разобщительному крану тормозной маги
43 5320-3506330 Трубка от клапана управления тормозами прицепа с двухпроводным приводом к разобщительному крану тормозной маги
44 5320-3506202 Трубка от ресивера стояночного тормоза к клапану управления тормозами прицепа с двухпроводным приводом в сборе
45 5320-3506328 Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом третья в сборе
46 5320-3506390 Трубка от крана управления стояночным тормозом к клапану управления тормозами прицепа с двухпроводным приводом
47 53212-3506270 Трубка от регулятора тормоз-ных сил к левому рабочему тормозу заднего моста в сборе
48 5511-3506310 Трубка от двухмагистрального клапана к левым стояночным тормозам в сборе
49 5511-3506314 Трубка от двухмагистрального клапана к левой стояночной камере заднего моста в сборе
50 5320-3506326 Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом вторая в сборе
51 54112-3506268 Трубка от регулятора тормозных сил к левому рабочему тормозу промежуточного моста в сборе
52 54112-3506312 Трубка от двухмагистрального клапана к левой стояночной камере промежуточного моста в сборе
53 5320-3506300 Трубка от тормозного крана к регулятору тормозных сил в сборе
54 5320-3506324 Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая в сборе
55 5320-3506290 Трубка от тормозного крана к регулятору тормозных сил первая в сборе
56 5320-3506238 Трубка от ресивера передних тормозов к тормозному крану в сборе
57 5320-3506258 Трубка от блока защитных клапанов к ресиверу передних тормозов в сборе
58 5320-3506296 Трубка от ресивера задних тормозов к тормозному крану в сборе
59 5320-3506344 Трубка от блока защитных клапанов к ресиверу стояночного тормоза в сборе
60 5320-3506260 Трубка от тормозного крана к передним тормозам в сборе
61 5320-3506262 Трубка от тормозного крапа к левой передней тормозной камере в сборе

Панель приборов и выключателей

Панель приборов и выключателей.gif
1 5320-3803010 Блок контрольных ламп тормозной системы 1 ПД512 Блок контрольных ламп тормозной системы
2 11.3704 Выключатель кнопочный
2 5420-3740157 Выключатель кнопочный
3 5320-3805010 Щиток приборов
4 5320-3805131 Фиксатор
5 5320-3805183 Окантовка панели приборов
6 5320-3709410 Переключатель электродвигателей отопителя П147-04.11 (457335512)
6 П147.04.11 Переключатель электродвигателей отопителя
7 5320-3710440 Выключатель фонарей автопоезда ВК343-01.16
7 ВК343.01.16 Выключатель фонарей автопоезда
8 П150-14.10 Переключатель стеклоомывателя
9 5511-3709410 Переключатель подъема и опускания платформы
9 П147.06.15 Переключатель подъема и опускания платформы
10 5320-3710428 Панель выключателей в сборе
11 5320-3710015-01 Рамка выключателей
12 5320-3710016 Заглушка
13 П147.09.09 Переключатель стеклоомывателя
14 5320-3710410 Выключатель плафона ВК343-01.08
14 ВК343.01.08 Выключатель плафона
15 251.3813010 Тахометр электронный
16 55102-3710450 Выключатель гипропривода подъема и опускания платформы прицепа
16 ВК343.02.15 Выключатель гипропривода подъема и опускания платформы прицепа
17 5320-3710480 Выключатель противотуманных фар ВК343-01.03
17 ВК343.01.03 Выключатель противотуманных фар
18 5320-3803011 Блок контрольных ламп
18 ПД511 Блок контрольных ламп
19 5320-3830010 Манометр воздуха двухстрелочный в сборе
19 МД216 Манометр двухстрелочный
20 5320-3810010 Указатель давления масла
20 УК170 Приемник указателя давления масла
21 5320-3811010 Амперметр
21 АП170 Амперметр
22 5320-3805029 Заглушка отверстия выключателя
23 5320-3806010 Указатель уровня топлива
23 УБ170 Приемник указателя уровня топлива
24 5320-3710570 Выключатель освещения щитка приборов
24 ВК416-Б-01 Выключатель освещения щитка приборов
25 1/16913/11 Гайка М10х1-6Н низкая
26 5320-3710576 Ручка в сборе
27 1/10880/76 Шайба стопорная 9х18,5х1,1
28 5320-3805111 Гайка крепления панели приборов
29 5511-3710210 Выключатель управления лебедкой
29 П602 Переключатель
30 5320-3710530 Гайка выключателя
31 5320-3710510 Выключатель аварийной сигнализации
32 5320-3805031 Заглушка отверстия манометра
33 5320-3807010 Указатель температуры охлаждающей жидкости
33 УК171 Приемник указателя температуры охлаждающей жидкости

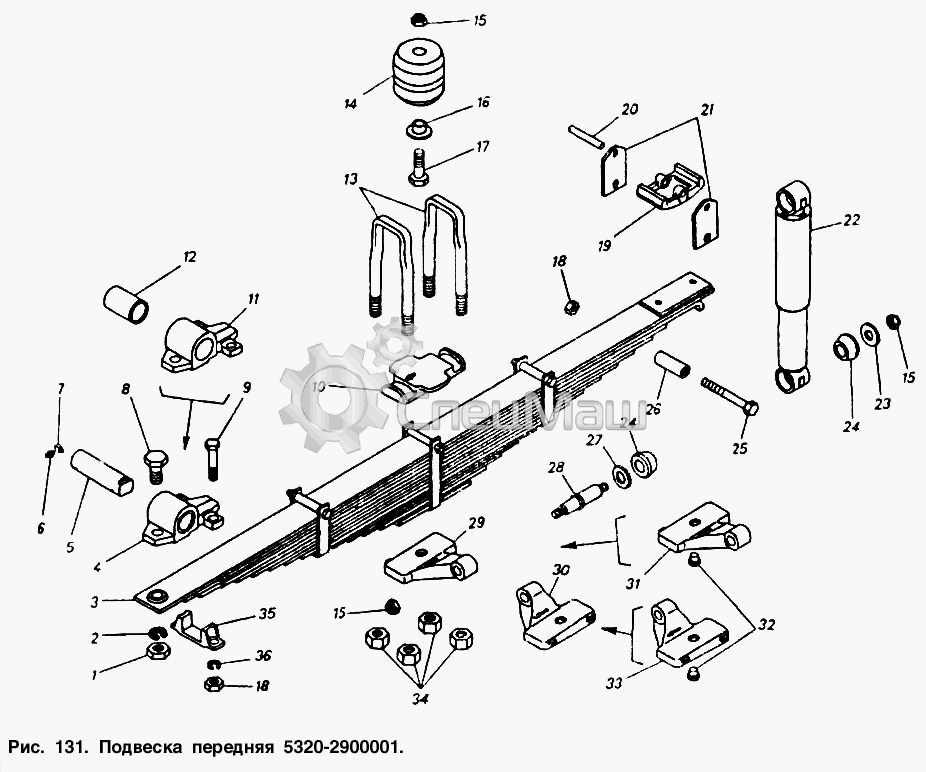

Подвеска передняя

Подвеска передняя.gif
1 1/21643/11 Гайка М20х1,25-6Н 2 1/05174/77 Шайба 20 пружинная
3 5320-2902012 Рессора передняя в сборе
4 5320-2902020 Ушко со втулкой в сборе
5 5320-2902478 Палец ушка
6 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
7 864010 Штуцер масленки КГ1/8"
8 Болт М20х1,5-6gх45 Болт М20х1,5-6gх45
9 1/12541/21 Болт М16х1,5-6gх80
10 5320-2902412 Накладка рессоры
11 5320-2902126 Ушко передней рессоры
12 5320-2902028 Втулка ушка
13 5320-2902408 Стремянка
14 5320-2902624 Буфер передней рессоры
15 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97
15 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97
15 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97
16 5320-2902635 Втулка буфера в сборе
17 1/58405/31 Болт М16х1,5-6gх50
18 1/21640/11 Гайка М14х1,5-6Н
18 1/21640/11 Гайка М14х1,5-6Н
19 5320-2902520 Сухарь
20 5320-2902547 Палец сухаря
21 5320-2902545 Вкладыш
22 53212-2905006 Амортизатор в сборе
23 53212-2905576 Шайба упорная
24 53212-2905486 Втулка крепления амортизатора
24 53212-2905486 Втулка крепления амортизатора
25 1/14221/31 Болт М14х1,5-6gх130
26 5320-2902487 Втулка стяжного болта
27 53212-2905574 Шайба упорная
28 53212-2905418 Палец крепления амортизатора
29 5320-2905535 Кронштейн амортизатора нижний левый в сборе
30 5320-2905534 Кронштейн амортизатора нижний правый в сборе
31 5320-2905519 Кронштейн левый
32 5320-2918428 Фиксатор
33 5320-2905518 Кронштейн амортизатора правый
34 853525 Гайка М20х1,5-6Н
35 5320-2902128-18 Накладка ушка
36 1/05172/77 Шайба 16 пружинная
