> Схема КрАЗ

Схема КрАЗ

Схема КрАЗ

    При разработке грузовых автомобилей разрабатывались  различные принципы устройства автомобиля, но схема КрАЗ 255 была столь удачной, что многие до сих пор считают данную модель автомобиля одной из самых удачных из выпущенных Кременчугским автозаводом. И все же, когда встал вопрос о разработке «приемника» создатели не побоялись внести множество изменений, в целях повышения проходимости и других характеристик.

   Так общая схема КрАЗ 260 сразу же привлекала внимание «надвинутой» на мотор кабиной. Данное изменение решило сразу две задачи – улучшился обзор, и стала более длинной грузовая платформа. Для силового агрегата был выбран модифицированный ЯМЗ-238Л с системой турбонаддува, более мощный, чем у предшественника. В итоге, по сравнению с 255-ым чистая грузоподъемность возросла на полторы тонны.

схема краз.gif
  Также переделали трансмиссию – вместо пятиступенчатой коробки на 260-й установили четырехступенчатую, скомпоновав ее с демультипликатором. Поэтому схема переключения передач КрАЗ 260 тоже отличается – восемь скоростей, плюс две передачи заднего хода.

  На фоне столь кардинальных изменений, остальные выглядят не столь впечатляюще, но при этом не нужно недооценивать их важность. С другой стороны были и системы, которые практически не менялись. Например, схема электрооборудования КрАЗ 260 генератор Г288-Е, с номинальным напряжением 24 В, оснащенный регулятором, пару аккумуляторных батарей 6СТ-190ТР и стартер СТ25.3708.

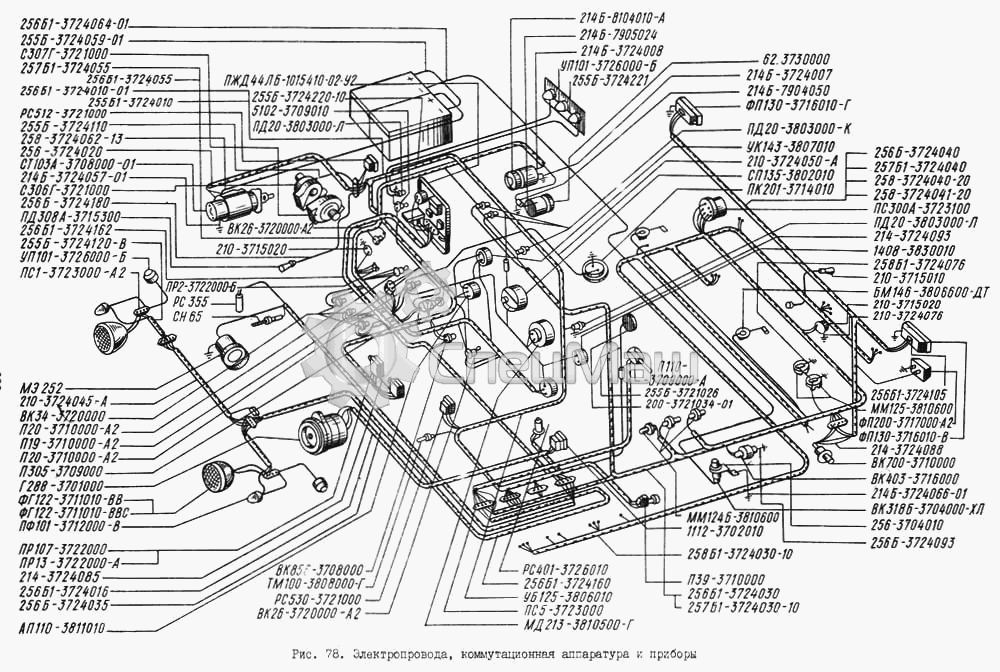

схема электрическая.gif
  Интересен тот факт, что хотя данная машина КрАЗ имела все шансы увидеть свет еще в начале 70-х годов (разработка началась еще в предыдущем десятилетии), из-за нехватки производственных мощностей ее выпуск задержали. Причиной задержки стало именно одно из новшеств. На 260-е было решено ставить цельнометаллические кабины, но на самом заводе нужного оборудования для их производства в тот момент еще не было. Так что первая партия была сделана только в 1979-ом, а в серию машина пошла только в 1981 году.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Какой бы ни была модель автомобиля и, соответственно схема КрАЗ, и какие бы запчасти вам бы не понадобились для ее ремонта или плановой замены, вы сможете найти их в каталоге нашего Интернет-магазина. Компания «СпецМаш» специализируется на производстве комплектующих для грузовиков отечественно производства, в том числе и запчастей для КрАЗов. Вся продукция одобрена производителем автомобилей и сертифицирована органами МАДИ.

Схема КРАЗ 260

схема электрическая краз
210-3715010     Лампа переносная ПЛ64Р1 в сборе
    210-3715020     Розетка штепсельная переносной лампы ШР51
    210-3715020     Розетка штепсельная переносной лампы ШР51
    210-3724045-А     Жгут проводов между фарами
    210-3724050-А     Провод плафона освещения кабины
    210-3724076     Провод «массы» розетки переносной лампы
    214-3724085     Провод блока предохранителей
    214-3724088     Провод выключателя ламп указателей поворота
    214-3724093     Провод «массы» фонаря контрольной лампы указателей поворота
    214Б-3724007     Провод «массы» вентилятора кабины
    214Б-3724008     Провод вентилятора кабины
    214Б-3724057-01     Провод двигатель-рама
    214Б-3724066-01     Провод выключателя «массы»
    214Б-7904050     Конденсатор КБПС-40 0,22+/-20%
    214Б-7905024     Провод от конденсатора к электродвигателю вентилятора обдува ветрового стекла
    214Б-8104010-А     Вентилятор кабины в сборе
    255Б-3721026     Провод кнопки сигнала с контактом
    255Б-3724059-01     Перемычка батарей
    255Б-3724110     Жгут проводов сигналов
    255Б-3724120-В     Жгут проводов фар
    255Б-3724220-10     Жгут проводов фонарей знака автопоезда
    255Б-3724221     Жгут проводов знака автопоезда
    255Б1-3724010     Жгут проводов основной
    256-3704010     Перемычка выключателя «массы»
    256-3724020     Жгут проводов стартера
    256Б-3724035     Жгут проводов освещения
    256Б-3724040     Жгут проводов задних фонарей
    256Б-3724093     Провод «массы» выключателя подъема платформы
    256Б-3724180     Провод подкапотного фонаря
    256Б1-3724010-01     Жгут проводов основной
    256Б1-3724016     Жгут проводов генератора
    256Б1-3724030     Жгут проводов по лонжерону
    256Б1-3724055     Жгут проводов панели приборов
    256Б1-3724064-01     Провод от аккумуляторных батарей к выключателю «массы»
    256Б1-3724105     Провод "массы"
    256Б1-3724160     Жгут проводов подогревателя по лонжерону
    256Б1-3724162     Жгут проводов подогревателя
    257Б1-3724030-10     Жгут проводов по лонжерону
    257Б1-3724040     Жгут проводов задних фонарей
    257Б1-3724055     Жгут проводов панели приборов
    258-3724040-20     Жгут проводов задних фонарей правый
    258-3724041-20     Жгут приводов задних фонарей левый
    258-3724062-13     Провод к реле стартера
    258Б1-3724030-10     Жгут проводов по лонжерону
    258Б1-3724076     Провод «массы» к выключателю света стоп
    5102-3709010     Переключатель отопителя
    62.3730000     Электродвигатель 62.3730
    А24-2     Лампа
    А24-21-2     Лампа
    А24-32+4     Лампа фонаря
    А24-5     Лампа
    А24-55+50     Лампа
    АП110-3811010     Амперметр АП110
    БМ146-3806600-ДТ     Датчик указателя уровня топлива
    ВК26-3720000-А2     Выключатель приборов ВК26-А2
    ВК26-3720000-А2     Выключатель приборов ВК26-А2
    ВК318Б-3704000-ХЛ     Выключатель ««массы»» ВК318-Б
    ВК34-3720000     Выключатель проверки ламп сигнализации снижения давления воздуха ВК34
    ВК403-3716000     Выключатель сигнализации подъема платформы и заднего хода ВК403
    ВК700-3710000     Выключатель ламп указателей поворота
    ВК856-3708000     Замок-выключатель ВК856
    Г288-3701000     Генератор Г288 в сборе
    МД213-3810500-Г     Манометр МД213
    ММ124Б-3810600     Датчик сигнализации снижения давления воздуха ММ124Б
    ММ125-3810600     Датчик пневматический сигнала торможения ММ125
    МЭ252     Электродвигатель предпускового подогревателя
    П110-3709000-А     Переключатель указателей поворота
    П19-3710000-А2     Переключатель датчиков уровня топлива П19А2
    П20-3710000-А2     Переключатель освещения приборов и вентилятора обдува ветровых стекол
    П20-3710000-А2     Переключатель освещения приборов и вентилятора обдува ветровых стекол
    П305-3709000     Переключатель света центральный П305
    П39-3710000     Переключатель света ножной П39
    ПД20-3803000-К     Фонарь сигнализации снижения давления воздуха ПД20К
    ПД20-3803000-Л     Фонарь контрольной лампы указателя поворота и знака автопоезда ПД20Л
    ПД20-3803000-Л     Фонарь контрольной лампы указателя поворота и знака автопоезда ПД20Л
    ПД308А-3715300     Лампа подкапотная ПД308А
    ПЖД44ЛБ-1015410-02-У1     Щиток подогревателя
