> ТНВД КамАЗ 740

ТНВД КамАЗ 740

ТНВД КАМАЗ 740

   На большинстве камских грузовиков с родными двигателями (в заводской комплектации) за своевременную и точно дозированную порционную подачу топлива в цилиндры отвечает ТНВД КамАЗ 740 – топливный насос высокого давления рассчитанный под двигатели КамАЗ-740.

   В зависимости от модификации некоторые элементы агрегата могут иметь небольшие отличия, но, в общем, устройство ТНВД КамАЗ 740 выглядит примерно следующим образом:

 - в едином корпусе обустроены 8 отдельных секций;
 - каждая секция состоит из корпуса, поворотной втулки, плунжера, втулки плунжера, нагнетательного клапана и штуцера.

тнвд камаз 740
    Движение плунжера обеспечивается кулачком вала и пружиной толкателя, сам толкатель фиксируется сухарем во избежание выпадения.

   Чтобы насос работал так, как нужно, то есть, подавал топливо нужными порциями и в нужное время, следует проводить его регулировку. Основная регулировка ТНВД КамАЗ 740 выполняется на стенде и заключается в выставлении рабочего хода регулировочной рейки. Изменение величины этого хода влечет за собой смену угла поворота плунжеров – допустимое отклонение для равномерности подачи при котором регулировка не требуется, составляет не более 3 % .

   Правильно отрегулированный насос может устанавливаться на двигатель – на КамАЗах его место между рядами цилиндров. Установка ТНВД КамАЗ 740 проводится по меткам и с таким расчетом, чтобы при соединении с приводом впрыск топлива осуществлялся в соответствии с предусмотренными режимами работы (номинальным скоростным и нагрузочным).

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Привод ТНВД КамАЗ 740 осуществляется через шестерню, находящуюся в зацеплении с шестерней распредвала. От шестерни привода также «запитываются» приводы пневмокомпрессора и гидроусилителя руля. Для компенсации несоосности вала насоса и шестерни используются две полумуфты с упругими пластинами. На разных моделях толщина вала ТНВД может отличаться, поэтому большинство валов не взаимозаменяемые .

   В нашей компании «СпецМаш» вы можете купить привод, ТНВД двигателя КамАЗ 740 и даже сам двигатель в сборе разных модификаций, а также отдельные запчасти для комплектации силового агрегата. Все комплектующие прошли обязательную проверку в МАДИ и на каждую деталь (узел, механизм) предоставляется сертификат качества и гарантия изготовителя. Покупку можно забрать самостоятельно с наших складов в Москве, или же вы можете оформить заявку на доставку .

Устройство  ТНВД КАМАЗ 740


тнвд  камаз 740


1     1/03777/11     Винт М6х55
2     1/05164/77     Шайба 6 пружинная
3     1/26397/01     Шайба регулировочная 6х11х1
4     33.1110128     Крышка регулятора задняя
5     870455     Прокладка 8х12х1
6     33.1106245     Винт стопорный
7     236.1111154-А     Стопор винта
8     870883     Пробка М20х1,5-6g транспортная
9     1/02574/60     Прокладка 20х26х1,5
10     870351     Винт М6х55
11     870880     Пробка М10х1,25
12     33.1110129     Крышка регулятора задняя
13     33.1110316     Фильтр
14     33.1110312     Ввертыш в сборе
15     33.1110314     Ввертыш
16     1/02570/60     Прокладка 16,2х22х1,5
17     203     Подшипник
18     1/24291/31     Шпилька М8-6gх34
19     33.1110154     Прокладка задней крышки
20     1/07913/11     Гайка низкая М14х1,5-6Н
21     870868     Шайба стопорная 15
22     33.1106352     Эксцентрик
23     870800     Шпонка 5х5х22
24     870614     Шайба 17
25     870941     Заглушка штуцера
26     33.1110117     Пломба
27     870701     Проволока пломбировочная
28     870806     Шпонка сегментная 4х6,5х16
29     33.1121010-01     Муфта опережения впрыскивания топлива в сборе
30     870869     Шайба пружинная 14
31     870501     Гайка кольцевая М14х1,5-6Н
32     33.1106010     Топливный насос низкого давления в сборе
33     1/61008/11     Гайка М8х1,25-6Н
34     1/05166/77     Шайба 8 пружинная
35     33.1106285     Прокладка топливного насоса
36     33.1106248     Пружина толкателя
37     33.1106240     Толкатель
38     236.1106242     Ролик
39     33.1106244     Ось ролика толкателя
40     33.1110656     Заглушка задней крышки регулятора

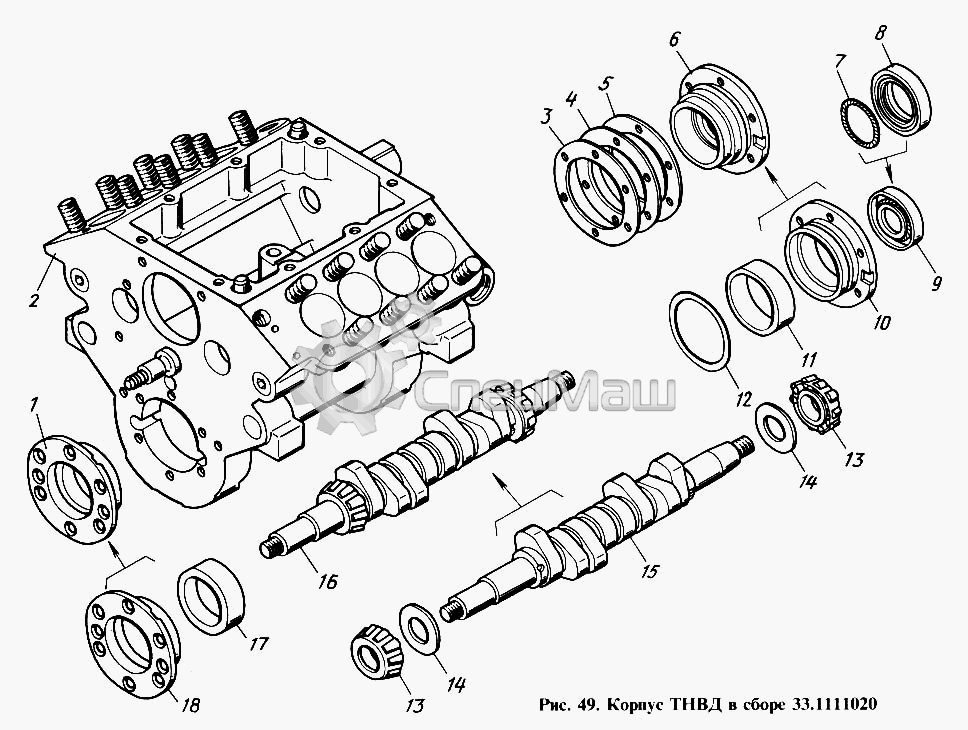

устройство тнвд  камаз 740
1     33.1111550     Крышка подшипника в сборе
2     33-1111021     Корпус в сборе
3     33.1111194     Прокладка
4     33.1111193     Прокладка
5     33-1111192     Прокладка
6     33-1111180     Крышка в сборе
7     740.1029242     Пружина
8     740.1029244     Манжета
9     740.1029240     Манжета в сборе
10     33-1111182     Крышка
11     33-1111626     Кольцо наружное
12     33-1111196     Кольцо уплотнительное
13     33.1174     Подшипник
13     33.1174     Подшипник
14     870643     Шайба 21,5х40х0,5
14     870643     Шайба 21,5х40х0,5
15     33-1111172     Вал кулачковый
16     33-1111170     Вал кулачковый в сборе
17     33-1111626     Кольцо наружное
18     33-1111552     Крышка
тнвд камаз 740 устройство
1     33.1111050-01     Секция ТНВД в сборе
2     33-1111118-10     Штуцер
3     33.1111113     Упор нагнетательного клапана
4     870618     Шайба плоская 6,5х10,5х0,3
5     870624     Шайба плоская 6,5х10,5х0,5
6     33-1111108     Пружина нагнетательного клапана
7     33.1111259     Кольцо уплотнительное
8     33.1111102-10     Клапан нагнетательный в сборе
9     33-1111106     Клапан нагнетательный
10     33-1111104-10     Седло
11     33.1111069     Кольцо уплотнительное
12     33-1111051     Корпус со штифтом в сборе
13     870723     Штифт 2,7х6,3
14     33-1111053     Корпус
15     33-1111083     Кольцо уплотнительное
16     33-1111074-01     Пара плунжерная
17     33-1111078-01     Втулка
18     33-1111076-01     Плунжер
19     33-1111067     Ось поводка
20     33-1111064     Втулка поворотная
21     33.1111060-10     Втулка поворотная с осью
22     33.1111070     Кольцо стопорное
23     870622     Шайба плоская 19х28,5х1
24     33.1111148     Пружина толкателя
