Тормозная система МАЗ


Тормозная система МАЗ

   Полная тормозная система МАЗ, это совокупность сразу нескольких разных систем торможение – рабочей, запасной, стояночной и вспомогательной.
Также сюда можно включить дополнительные тормозные приборы, посредством которых к ней подключаются тормоза полуприцепов.

 Управление системой осуществляется при помощи педали ножного тормоза и ПГУ МАЗ.  Самый распространенный вариант для автомобилей МАЗ, это фрикционная система барабанного типа, где торможение осуществляется за счет возникновения силы трения между тормозными колодками на неподвижном суппорте и тормозным барабаном, который вращается вместе с колесом.

тормозная

    Рабочая

 Задача этой системы воздействие через пневматический привод механизмов на все колеса автомобиля, но при этом, торможение задних и передних колес – раздельное. Приводится в действие ножной педалью и используется для снижения скорости (притормаживания) вплоть до полной остановки.

    Запасная

  В ее задачу входит воздействие на тормозной механизм заднего моста. Основным элементом системы являются тормозные камеры с пружинными энргоаккумуляторами. Используется при отказах рабочей системы, можно посмотреть на схеме тормозной системы, в  качестве запасной системы может использоваться исправная часть рабочей, либо вся стояночная система.

схема
     Стояночная

  Эта тормозная система МАЗ нужна для удержания автомобиля на месте во время стоянок – даже абсолютная горизонтальность покрытия не исключает возможность самопроизвольного сдвига с места. Поэтому использование стояночного тормоза целесообразно не только на уклонах, но во время любой установки.
 У некоторых моделей МАЗов, и стояночная, и запасная тормозные системы обеспечивают работу тормозных механизмов не только заднего, но и среднего моста.

     Вспомогательная

 Эту систему иногда называют моторным тормозом или тормозом-замедлителем, и ее задача – воздействие на трансмиссию авто. Выполняется подобное воздействие за счет создания обратного давления в системе выпуска газов при помощи заслонки дроссельного типа с пневмоприводом. Во время поворота заслонки автоматически прекращается подача топлива. Чаще всего вспомогательная система торможения используется при затяжных спусках.

 Если прицеп автомобиля снабжен тормозными элементами с пневматическим приводом, то тормозная система МАЗ без проблем подключается к нему, что обеспечивает работу тормозов прицепа.

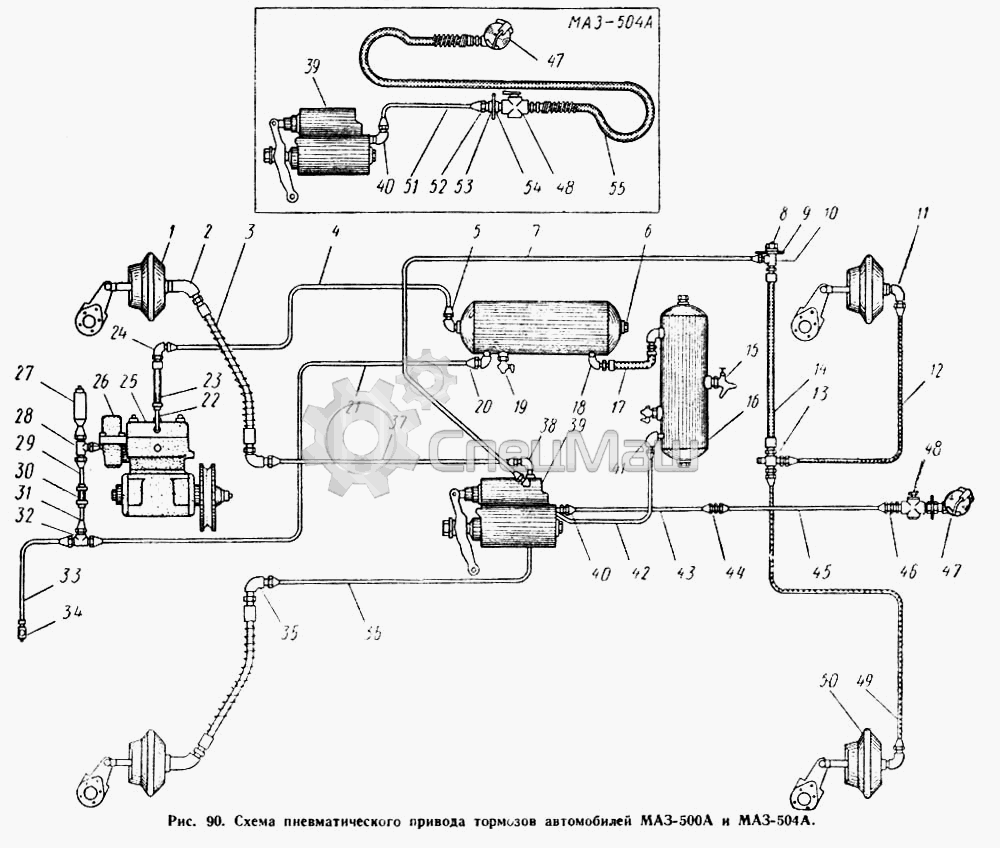

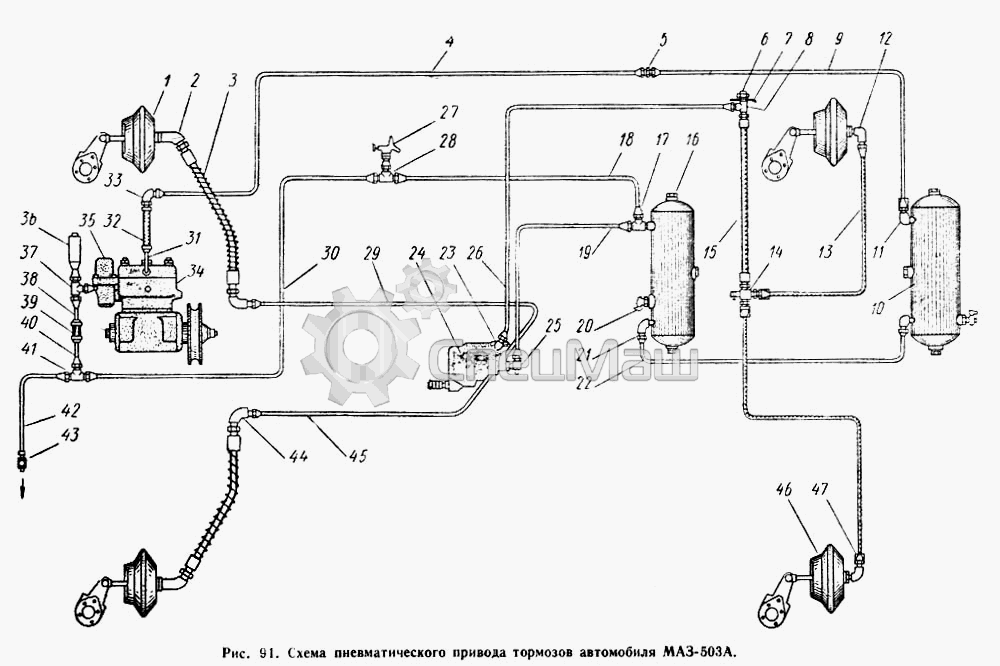

Схема тормозной системы МАЗ

схема тормозной системы

1     5336-3519210     Камера тормозная передняя
2     6422-3506094     Шланг к тормозному крану
3     64229-3506283-10     Трубка
4     13.3515310     Клапан контрольного вывода
5     64229-3506130-10     Трубка
6     64229-3506282-10     Трубка
7     100-3514008     Кран с рычагом в сборе
8     6422-3506142-10     Трубка
9     5336-3509012     Компрессор
10     64226-3506316     Трубка
11     С40-3721000     Сигнал пневматический
12     11.3511010     Влагоотделитель в сборе
13     5336-3506187-01     Шланг
14     100-3512010     Регулятор давления в сборе
15     6422-3506085-01     Шланг
16     100-3536010     Предохранитель против замерзания
17     943.702.120.0     Клапан четырехконтурный
18     64229-3506148-20     Трубка
19     008-011-19-2-3     Кольцо уплотнительное
20     012-016-25-2-3     Кольцо уплотнительное
21     100-3570110     Цилиндр останова двигателя
22     100-3570210     Цилиндр
23     5551-3570234-01     Трубка
24     6303-3513015-10     Ресивер А40-280
25     5336-3513015     Ресивер
25     5336-3513015     Ресивер
26     5336-3570230     Трубка
27     64229-3506258     Трубка
28     64229-3506154     Трубка
29     64229-3506240-20     Трубка
30     53362-3506178     Трубка
31     64221-3506180-20     Трубка
32     5336-3506319     Трубка
33     943.002.521.0     Клапан управления прицепом
34     64229-3506248-20     Трубка
35     54323-3506146-10     Трубка в сборе
36     53362-3506289     Трубка
37     64229-3506183-10     Трубка
38     64229-3506243-20     Трубка
39     64229-3506132-10     Трубка
40     53362-3506336     Трубка
41     53362-3506337     Трубка
42     53361-3506136     Трубка
43     64229-3506305     Трубка
44     53362-3506188     Трубка
45     11-3518010     Клапан ускорительный
46     53361-3506158     Трубка
47     53361-3506280     Трубка
48     5336-3519200     Камера тормозная задняя
48     5336-3519200     Камера тормозная задняя
49     500-3506060-Б2     Шланг в сборе
50     100-3533010     Регулятор тормозных сил
51     64226-3521110     Головка соединительная
51     64226-3521110     Головка соединительная
52     014-018-25-2-3     Кольцо уплотнительное
53     375960     Шайба
54     250636     Гайка М16х1,5-6Н
55     250159     Шайба 16
56     63031-3521050     Кронштейн
57     401509     Ниппель
58     201497     Болт М10-6gх25
59     252136     Шайба 10 ОТ
60     252536     Гайка М10-6Н
61     64221-3537020-20     Трубка
62     961.702.005.0     Кран тормозной
63     64229-3506184-20     Трубка
64     64229-3506139-20     Трубка
65     100-3537110     Кран тормозной
66     16. 3741000     Клапан пневмосигнала
67     100-3562010     Клапан двухмагистральный
68     64226-3570240-10     Трубка
69     64226-3570212-10     Трубка
70     54325-1115042     Трубка
71     5551-1115040     Трубка
72     6303-3506183     Трубка
73     64229-3506194     Трубка
74     54323-3506134     Трубка
75     53362-3506289     Трубка
76     64229-3506243-20     Трубка
