Устройство коробки КамАЗ

 Устройство коробки КАМАЗ

   На Камском автозаводе всегда большое внимание уделяли унификации, как отдельных деталей, так и целых узлов. Но это совсем не означает, что КПП или раздаточная коробка КамАЗ 4310, их устройство, будут такими же, как на других, хоть и очень похожих моделях. И доскональное знание конструкции одной модели совсем не значит, что так же легко вам будет в работе с ее модификацией…

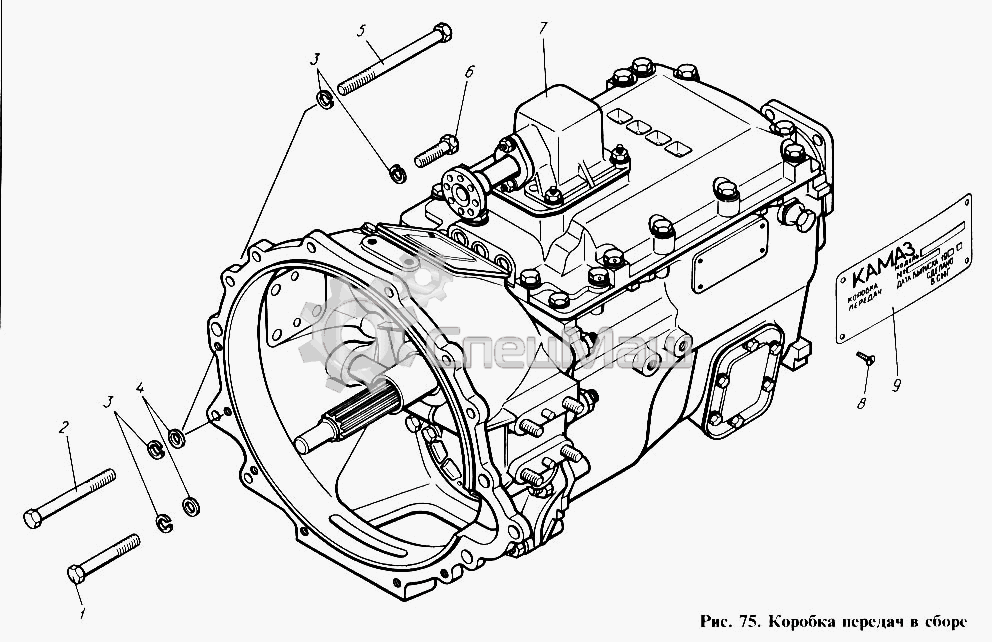

коробка камаз.gif
 Особым разнообразием конструкционных решений может похвастаться коробка передач КамАЗ, устройство которой напрямую зависит от задач, которые ставились разработчиками. Например, на том же 4310-ом, используется стандартная пятиступенчатая коробка с синхронизаторами на всех (кроме первой) передачах. Подобное решение для грузовика повышенной проходимости может показаться не слишком удачным, но стоит вспомнить, что этот автомобиль предназначался для армии и все становиться на место – простота и надежность там куда важнее комфорта.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


 И не нужно думать, что этот автомобиль еще и «старый», мол, в 1981 году, когда он пошел в серию ничего лучшего, наверное, и не было. Было! Коробка передач КамАЗ 5320, ее устройство, во многом повторяет описанный «стандарт». Мало того, по сути, это та же 5-тиступенчатая КамАЗовская КП, вот только она совмещена с двухступенчатым редуктором – делителем. Такой делитель имеет пневматический привод и в выключенном состоянии «не мешает» основной коробке – все переключения идут как на стандарте.

 Включенный делитель повышает передаточное число, тем самым, экономя топливо и разгружая двигатель и трансмиссию. Но подобное устройство коробки КамАЗ влечет за собой:

 - необходимость переучиваться управлению;
 - большую сложность конструкции и, как следствие, меньшую ремонтопригодность;
 - увеличение количества запчастей, подверженных износу.

 А ведь 5320-й появился на целых 5 лет раньше…

 Все это мы к тому, что не нужно считать появление нового решения в конструкции какого-либо узла, будь то устройство сцепления КамАЗ, коробки передач или двигателя, окончательной и бесповоротной гибелью его предшественника. По крайней мере, наша компания Спецмаш подобной ошибки не допускает. И именно поэтому в нашем интернет-магазине вы сможете найти запчасти для всего модельного ряда КамАЗ, всех модификаций и практически всех годов выпуска. Кстати, все предлагаемые запчасти только самого высокого качества, и по очень хорошим (для вас) ценам.

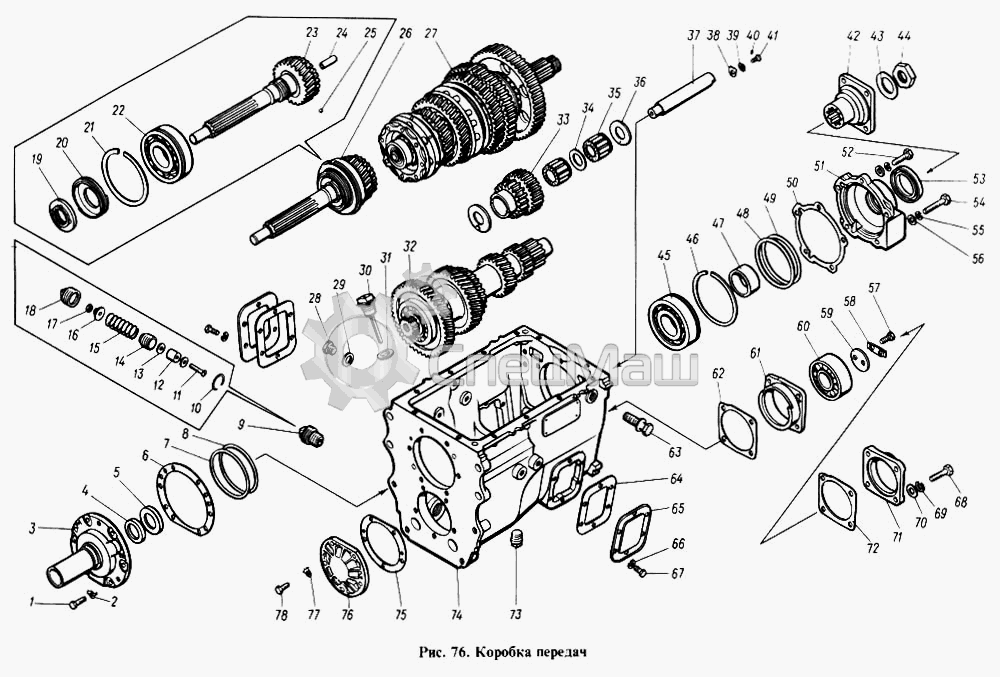

Схема коробки КАМАЗ

устройство коробки КамАЗ
1     1/13069/21     Болт М10х1,25-6gх30
2     870851     Шайба замковая 10
3     14.1701040     Крышка подшипника
4     14.1701230-01     Манжета с пружиной в сборе
5     14.1701238-01     Манжета с пружиной в сборе
6     14.1701042     Прокладка крышки первичного вала
7     14.1701035     Прокладка регулировочная
8     14.1701036     Прокладка регулировочная
9     14.1701306     Пробка сливная с магнитом в сборе
10     14.1701315     Кольцо запорное магнита
11     1/03776/03     Винт крепления магнита
12     14.1701310     Магнит
13     870637     Шайба магнита
14     14.1701313     Кожух магнита
15     14.1701314     Кольцо пружинное магнита
16     14.1701312     Основание магнита
17     1/58962/11     Гайка ЕМ6-6Н
18     14.1701316     Пробка сливная
19     870512     Гайка специальная М52х2-Л-6Н
20     14.1701096     Кольцо маслонагнетающее
21     14.1701034     Кольцо стопорное
22     15.1701032     Подшипник шариковый первичного вала задний
23     14.1701030     Вал первичный коробки передач
24     14.1701043     Втулка маслопропускная первичного вала
25     864711     Шарик-фиксатор БV7.938 мм
26     14.1701025     Вал первичный коробки передач в сборе
27     14.1701100     Вал вторичный коробки передач в сборе
28     1/55400/23     Болт М12х1,25-6gх16
29     1/02826/60     Прокладка пробки
30     14.1701440     Указатель уровня масла в коробке передач в сборе
31     870632     Шайба уплотнительная 30х42х2
32     14.1701047     Вал промежуточный коробки передач в сборе
33     14.1701082     Блок шестерен заднего хода
34     14.1701084     Втулка промежуточная подшипников блока зубчатых колес
35     14.1701083     Подшипник роликовый
36     14.1701086     Шайба упорная блока шестерен заднего хода в сборе
37     14.1701092     Ось блока шестерен заднего хода
38     870862     Шайба 11 стопорная
39     1/05168/73     Шайба 10 пружинная
40     870764     Штифт 3,6х5
41     870030     Болт
42     141.1701240     Фланец крепления кардана к вторичному валу
43     14.1701243     Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90
44     870510     Гайка специальная М39х2-6Н
45     14.170032     Подшипник шариковый вторичного вала задний
46     14.1701034     Кольцо стопорное
47     141.1701242     Втулка распорная
48     14.1701035     Прокладка регулировочная
49     14.1701036     Прокладка регулировочная
50     14.1701203     Прокладка крышки подшипника
51     141.1701205     Крышка подшипника
52     1/55407/21     Болт М12х1,25-6gх45
53     864180     Манжета с пружиной в сборе
54     1/55414/21     Болт М12х1,25-6gх80
55     1/05170/73     Шайба 12 пружинная
56     1/05200/01     Шайба плоская 12х22х3
57     1/55404/33     Болт М12х1,25-6gх30
58     14.1701076     Планка стопорная болтов упорной шайбы
59     14.1701060     Шайба упорная
60     14.1701073     Подшипник роликовый сферический
61     14.1701078     Стакан заднего подшипника промежуточного вала
62     14.1701075     Прокладка крышки заднего подшипника промежуточного вала
63     14.1701350     Рым-болт
64     14.1701021     Прокладка крышки люка
65     14.1701020     Крышка люка привода отбора мощности коробки передач
66     1/05168/73     Шайба 10 пружинная
67     1/59703/21     Болт М10х1,25-6gх16
68     1/55409/21     Болт М12х1,25-6gх55
69     1/05170/73     Шайба 12 пружинная
70     1/05200/01     Шайба плоская 12х22х3
71     14.1701074     Крышка заднего подшипника промежуточного вала
72     14.1701075     Прокладка крышки заднего подшипника промежуточного вала
73     45 9939 1005     Пробка сливная
74     14.1701015     Картер коробки передач
75     14.1701069     Прокладка
76     14.1701068     Крышка переднего подшипника промежуточного вала
77     870851     Шайба замковая 10
78     1/59707/21     Болт М10х1,25-6gх25
