> Защитный клапан КамАЗ

Защитный клапан КамАЗ

Клапан защитный КамАЗ


  Можно долго рассуждать и оценивать, насколько машина КамАЗ хороша для нашей действительности, но вот то, что авто это совсем не простое соглашаются все. Взять, к примеру, тормозную систему камского грузовика – помимо всего прочего в ней присутствуют сразу несколько вариаций защитных клапанов, и каждый из них отвечает за определенный участок…

Самый простой, это одинарный защитный клапан. Его устанавливают на тормозной магистрали тягачей, и в его задачу входит:

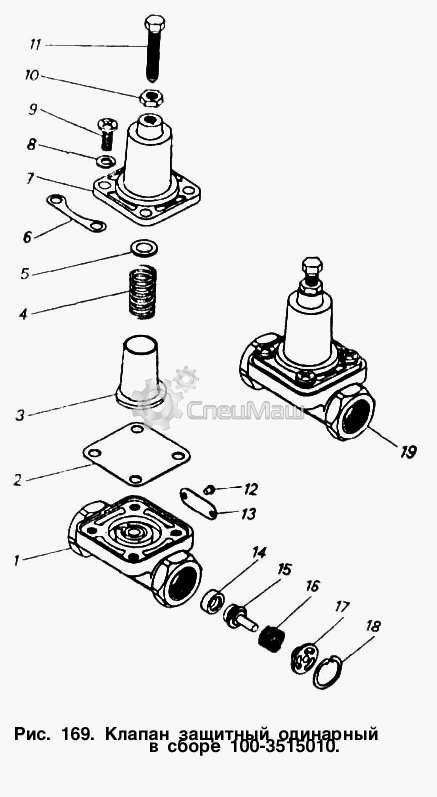

клапан защитный одинарный КамАЗ
1     100-3515020     Корпус
2     100-3515028-10     Мембрана
3     100-3515030     Поршень
4     100-3515032     Пружина
5     100-3515034     Тарелка пружины
6     100-3515049     Табличка
7     100-3515040     Крышка
8     305887     Шайба 6 пружинная
9     302209     Винт М6-6g
10     250510     Гайка М8-6Н
11     302204     Винт
12     304183     Заклепка пустотелая
13     100-3512099     Табличка
14     100-3515023     Кольцо клапана
15     100-3515022     Корпус клапана
16     100-3515025     Пружина
17     100-3515026     Втулка
18     307758     Кольцо упорное
19     100-3515010     Клапан защитный одинарный в сборе

 - сохранение давления в ресиверах при падении давления в магистрали прицепа;

 - удержание давления в магистрали прицепа при падении давления в приводе тягача.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


Двойной защитный клапан КамАЗ используется для разделения общей питающей магистрали на пару автономных контуров. Это контуры стояночного тормоза и тормоза вспомогательного, и при повреждении одного из них (падение давления), клапан автоматически блокирует его, тем самым, сохраняя необходимый уровень давления в целом контуре.

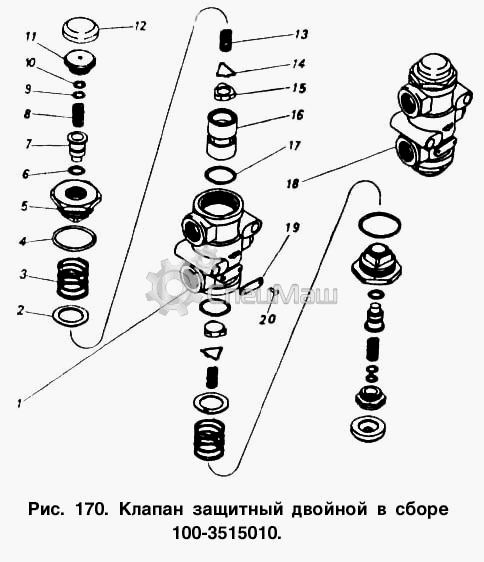

клапан КамАЗ защитный двойной
1     100-3515120     Корпус
2     100-3515127     Шайба регулировочная
3     100-3515128     Пружина
4     100-3515130     Кольцо
5     100-3515132     Крышка
6     100-3515135     Кольцо
7     100-3515136     Поршень малый
8     100-3515138     Пружина
9     100-3515139     Шайба регулировочная
10     100-3515141     Шайба регулировочная
11     100-3515143     Пробка
12     100-3515145     Колпачок защитный
13     100-3515125     Пружина
14     100-3515126     Кольцо упорное
15     100-3515123     Клапан в сборе
16     100-3515122     Поршень большой
17     100-3515121     Кольцо
18     100-3515110     Клапан защитный двойной в сборе
19     100-3512099     Табличка
20     304183     Заклепка пустотелая

Для распределения и контроля давления в трех контурах используют соответствующий клапан – тройной. Отвечает тройной защитный клапан КамАЗ за два основных контура (привод тормозов на колесах задней тележки и привод тормозов передних колес), а также за один дополнительный (привод аварийного растормаживания). По необходимости так же изолирует поврежденный контур, сохраняя давление в рабочих.

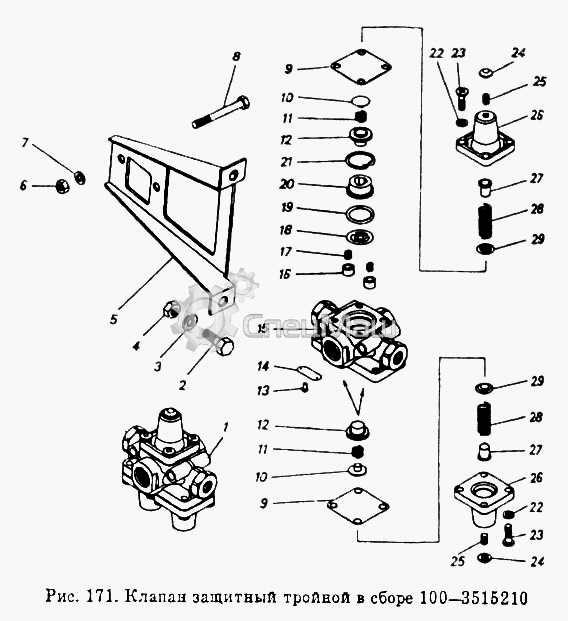

клапан КамАЗ защитный тройной
1     100-3515210     Клапан защитный тройной в сборе
2     1/59707/21     Болт М10х1,25-6gх25
3     1/05168/77     Шайба 10 пружинная
4     1/21647/11     Гайка М10х1,25-6Н
5     54112-3515219     Кронштейн
6     1/61008/11     Гайка М8х1,25-6Н
7     1/05166/77     Шайба 8 пружинная
8     1/60445/21     Болт М8-6gх65
9     100-3515230     Мембрана
9     100-3515230     Мембрана
10     100-3515221     Толкатель
10     100-3515221     Толкатель
11     100-3515227     Пружина
11     100-3515227     Пружина
12     100-3515225     Клапан в сборе
12     100-3515225     Клапан в сборе
13     304183     Заклепка пустотелая
14     100-3512099     Табличка
15     100-3515220     Корпус
16     100-3515228     Клапан
17     100-3515245     Пружина
18     100-3515224     Шайба
19     100-3515223     Кольцо
20     100-3515222     Направляющая
21     489313     Кольцо упорное
22     305887     Шайба 6 пружинная
22     305887     Шайба 6 пружинная
23     302210     Винт
23     302210     Винт
24     100-3515243     Колпачок защитный
24     100-3515243     Колпачок защитный
25     302199     Винт
25     302199     Винт
26     100-3515240     Крышка
26     100-3515240     Крышка
27     100-3515234     Тарелка пружины
27     100-3515234     Тарелка пружины
28     100-3515232     Пружина
28     100-3515232     Пружина
29     100-3515233     Направляющая
29     100-3515233     Направляющая

И, наконец, самый загруженный из всех - четырехконтурный защитный клапан КамАЗ. Он занимается тем, что разделяет питающую магистраль на пару основных контуров и пару дополнительных. Опять таки, при повреждении одного из контуров клапан автоматически производит его отключение, сохраняя воздух в рабочих контурах. Кроме того, при повреждении основной магистрали клапан перекроет доступ ко всем контурам, сохранив внутри каждого достаточный запас воздуха.

Можно лишний раз не напоминать, что контроль за состоянием защитных клапанов, это в первую очередь дело водителя (штатного механика), но даже самый идеальный уход не исключает вероятности того, что рано или поздно вам потребуются новые клапана. Хороший защитный клапан КамАЗ любого типа вы можете без проблем приобрести по приемлемой цене в магазине нашей компании «СпецМаш». Кроме цены наша продукция порадует вас качеством и соответствием размерных и технических требований – каждая позиция проходит обязательную проверку в МАДИ, и на каждое изделие предоставляется гарантия производителя.
